拡張汎用CADオプション 図面PRO

プランナーシリーズ史上初~WEBデータ・ダイレクトレイアウト機能実装~

図面PRO



図面PROは、プレゼン資料から各種申請図のレイアウト機能(編集・印刷)をプランナーに実装した拡張汎用CADオプションです。

拡張された汎用CADには、専用WEBから2D添景画像や図形を印刷用紙にダイレクトにレイアウトできる、プランナーシリーズ史上初の機能が実装されています。



 主な機能ポイント
Web2Dダイレクト レイアウト機能 簡易断面図/面積表 汎用拡張機能 出力サンプル
拡張2D-CAD/インポート/引出線/複数印刷

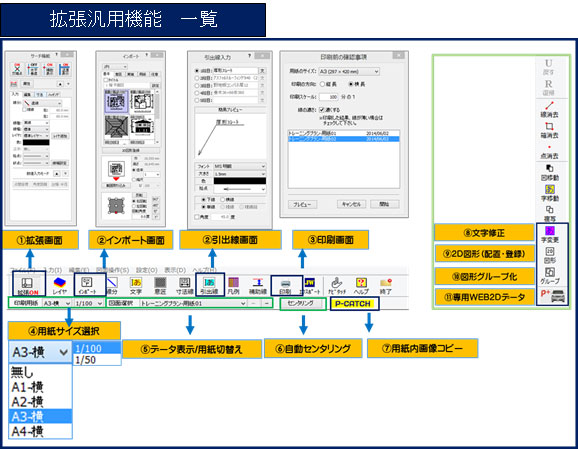

拡張汎用機能一覧

レイアウト機能

2D-CAD機能
1つの画面に4つのCAD機能を実装したフル画面
入力・編集・寸法線・ハッチング入力機能実装

インポート機能
DXF図面をレイアウト用紙に取り込むインポート機能
図面サイズ変更・回転/反転入力・簡易指定取り込み機能実装

引出線
6種類の表記タイプと登録済文字マスターと合わせた引出線機能
標準申請図文字と長期優良文字マスター実装

複数印刷機能
図面レイアウトは、最大10枚迄の複数用紙の印刷が可能
印刷対象の図面名をマウスで簡単に選択が出来ます。

出力サンプルへ

ご不明な点は福井コンピュータシステム セールス&サポート部へメール・電話でお問合せください。

TEL 095-856-3115    お問合せフォームへ
