外壁追加機能を応用してアール形状の垂壁を作成します。

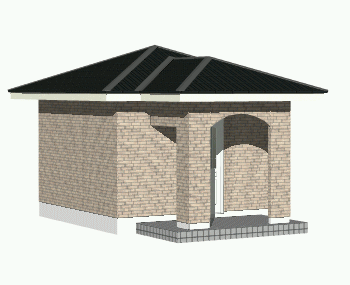

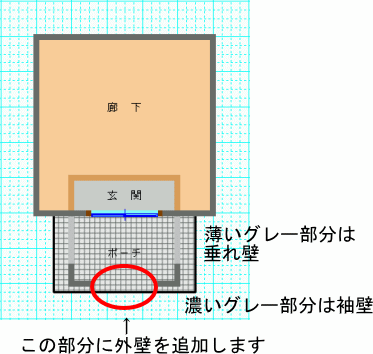

1.R壁がない状態の平面図を入力します。

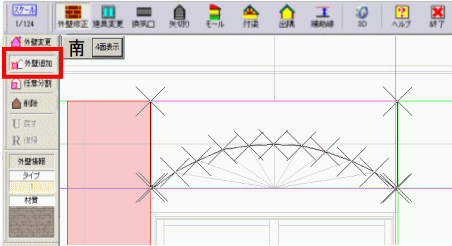

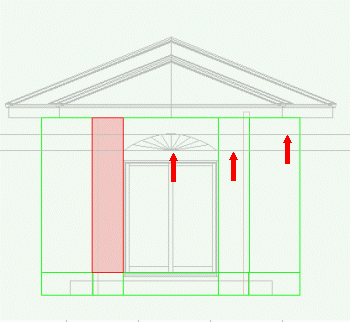

2.外壁を追加する面(Rにする面)を表示し、平行補助線と等分円弧でR壁の外周となる部分を入力します。

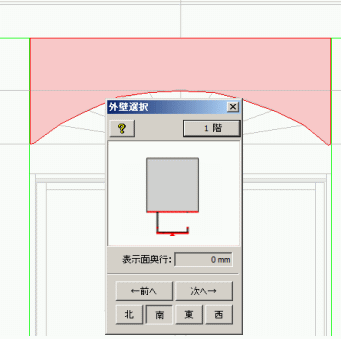

3.スケールを拡大して外壁追加を選択し、補助線を参考に外壁の外周を入力します。 基準となる壁面をピンク色した状態で入力します。

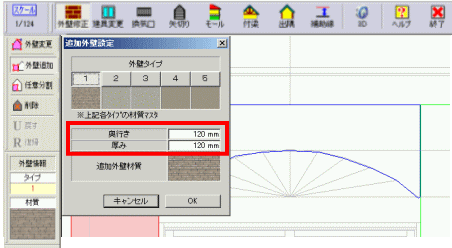

4.最終点をダブルクリック後、表示されるウインドウ内に奥行き120mm、厚み120mmと入力します。
