【平面図】：スキップフロアや中2階の入力はできますか？

プランナーシリーズ ＞ 平面図

対　　　応

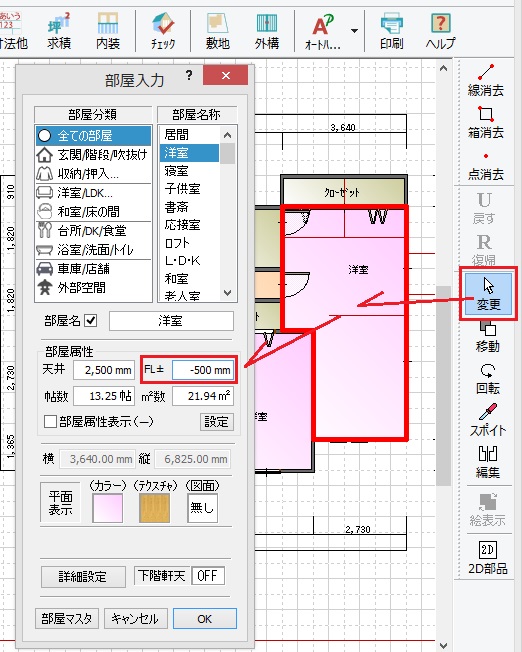

  スキップフロアや中2階など、同一階で床高の異なる部屋も、「FL」の変更により
表現することが可能です。

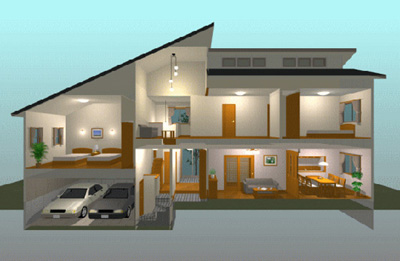

 【　段差のある車庫と中2階の入力例　】

　　　　　

(1) 道路の高さをGLとし、階設定で1階の基準床高を1500mm程度に設定し、
　　車庫の部屋床高を−1300mmに設定しています。
　　又、車庫上の中2階部分は2階で入力し、部屋床高を通常の高さから
　　1500mm下げています。

(2) 車庫への内部階段 車庫へ通じる内部階段は、1階の下り階段と地階の
　　上り階段の双方を入力しないと、1階床高から下側の内壁を加工
　　できません。

(3) 2階吹き抜け 2階ファミリールームの吹き抜けは、3階で入力しています。

(4) 特殊天井 中2階の寝室と2階ファミリールーム吹き抜けの天井は、
　　特殊天井の片流れ天井で、水平天井の巾を指定して入力しています。

(5) 2階棟違い屋根の採光窓 2階の棟違い屋根の段差部分の採光窓は、
　　窓の位置から奥側を3階の部屋（吹き抜け等）として入力後、
　　外部建具を入力し、屋根を3階で入力すると立面図で外壁の修正が
　　少なくて済みます。
