【DXFデータ】:屋根の軒の出巾を変更しても設計図の立面図に反映されません。
プランナーシリーズ
> 設計データ
|
外装の再生成、または、外観パースの確認作業を行っていない場合が考えられます。
対 応 |

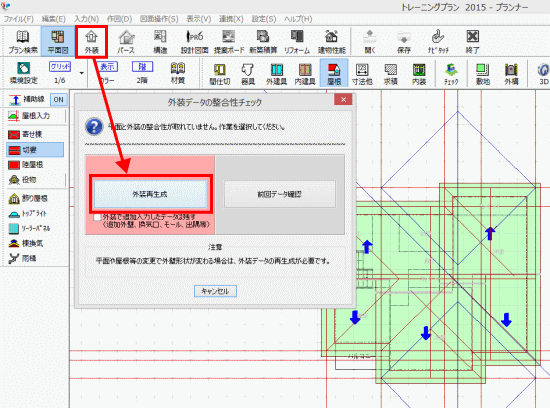

1、平面図入力画面上部にある「外装」ボタンをクリックし「外装再生成」を選択して下さい。
|
|

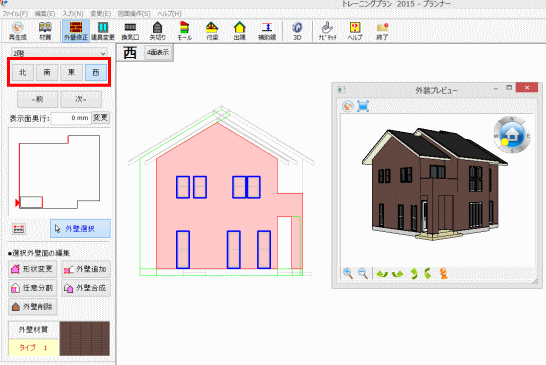

2、4面立面図で正常に壁面が作成されているか確認してください。
|
|

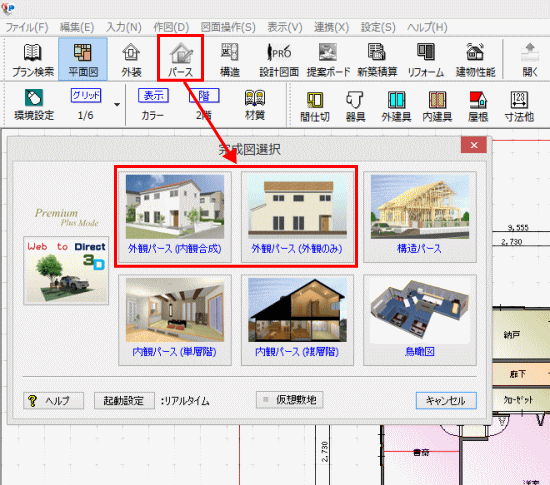

3、平面図に戻り、上部にある「パース」ボタンをクリックし、「外観パース(内観合成)」または、「外観パース(外観のみ)」を選択して下さい。
|
|

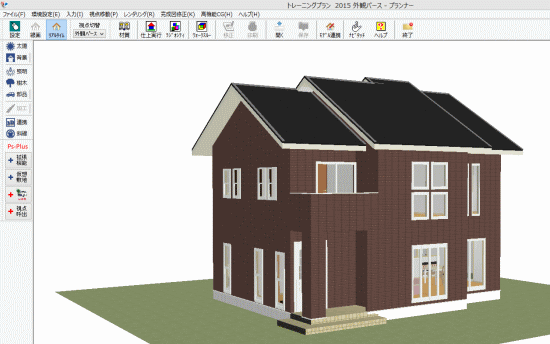

4、パース画面で正常に作成されているか確認してください。
|
|

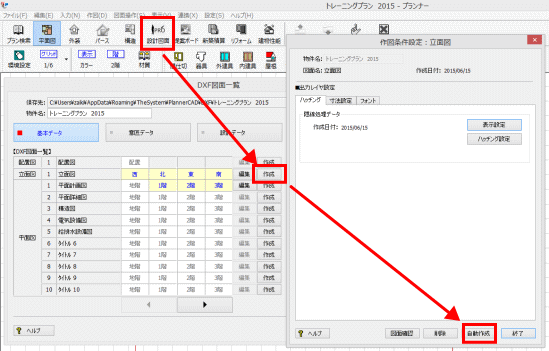

5、平面図に戻り「設計図面」ボタンクリックして「立面図」を再作成して下さい。
|
|
|
|
