■外壁意匠を設定する場合は、下記2つの手順のどちらかで設定ができます。
|

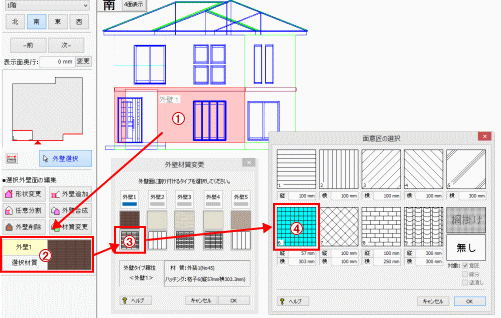

【 1、外装画面で設定する手順 】
1、東西南北のいずれかの立面図を表示し外壁面をクリックします。
2、画面左側にある外壁タイプをクリックします。
3、外壁材質変更画面にある面意匠の枠をクリックします。
4、ハッチング意匠を選択します。必要なければ「無し」を選択します。
|
|

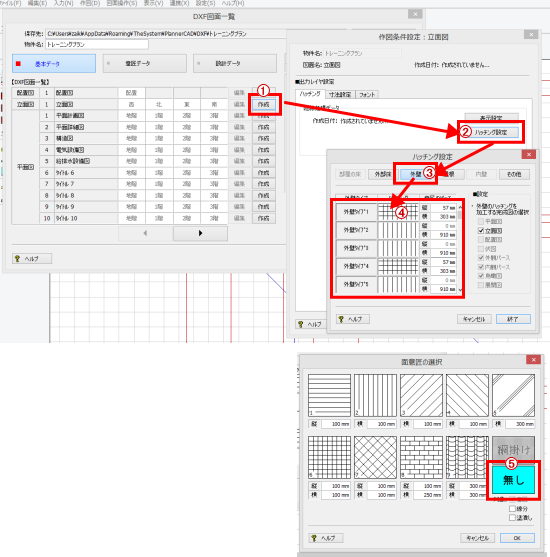

【 2、DXF一覧画面で設定する手順 】
1、DXF図面一覧の立面図行にある「作成」ボタンをクリックします。
2、「ハッチング設定」ボタンをクリックします。
3、「外壁」ボタンをクリックします。
4、外壁タイプの意匠が表示されている部分をクリックします。
5、ハッチング意匠を選択します。必要なければ「無し」を選択します。
※外壁タイプの確認は、外装画面で行うことができます。尚、タイプは5タイプ設定可能です。
|
|
■屋根意匠を設定する場合は、下記2つの手順のどちらかで設定ができます。
|

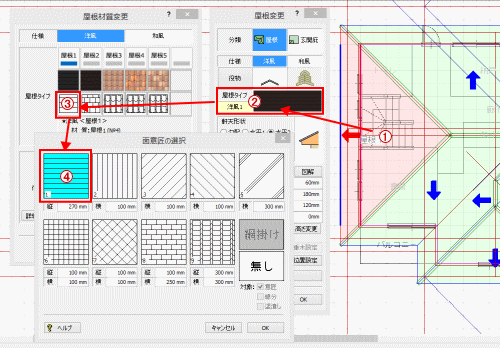

【 1、屋根入力画面で設定する手順 】
1、屋根入力画面で変更ボタンを選択し、いずれかの屋根面をクリックします。
2、屋根変更画面にある屋根タイプをクリックします。
3、屋根材質変更画面にある面意匠の枠をクリックします。
4、ハッチング意匠を選択します。必要なければ「無し」を選択します。
|
|

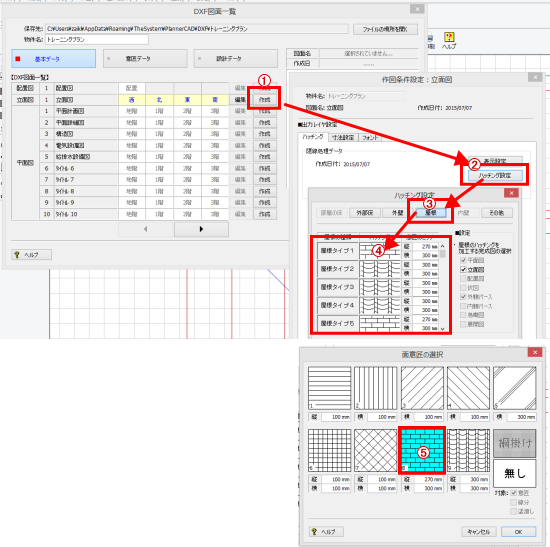

【 2、DXF一覧画面で設定する手順 】
1、DXF図面一覧の立面図行にある「作成」ボタンをクリックします。
2、「ハッチング設定」ボタンをクリックします。
3、「屋根」ボタンをクリックします。
4、屋根タイプの意匠が表示されている部分をクリックします。
5、ハッチング意匠を選択します。
※屋根タイプの確認は、屋根入力画面で行うことができます。尚、タイプは玄関庇を含め6タイプ設定可能です。
|
|
