【外装】オーバーハングやポーチの上に軒天を作成する手順

プランナーシリーズ ＞ 平面図

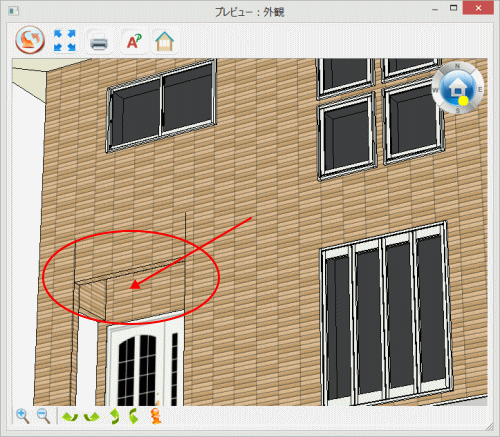

■オーバーハングがあるポーチ上部の軒天を作成する場合の例をご説明いたします。

対　　　応

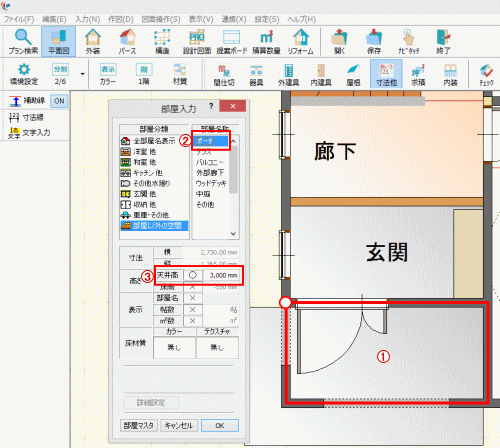

1、オーバーハングの下階となる「部屋以外の空間：ポーチ」の
　 部屋入力画面の「天井高」にある天井表示有り無し設定の
　 「×」を「○」に変更します。

 �　嵎儿后廚妊檗璽舛箸靴篤�力された部屋をクリックします。
 　又、ポーチ床などが入力されている場合などで部屋が選択されない場合は
 　キーボードの「CTRL」キーを押しながら部屋をクリックしてください。

 ��部屋入力画面の部屋名称が、「部屋以外の空間：ポーチ」になっているか
 　確認します。

 �Ｅ薫羚發留Δ砲△訶薫翩充�有り無し設定が「×」をクリックし、
 　「○」に変更し、軒天の高さとなる天井高を設定します。
 　天井高の寸法は、GL階の場合、GL面からの高さを設定し、
 　GL階以外の階の場合は、各階の基準床高（SL(GL±))からの寸法を設定します。
 　次に「OK」ボタンをクックして確定します。

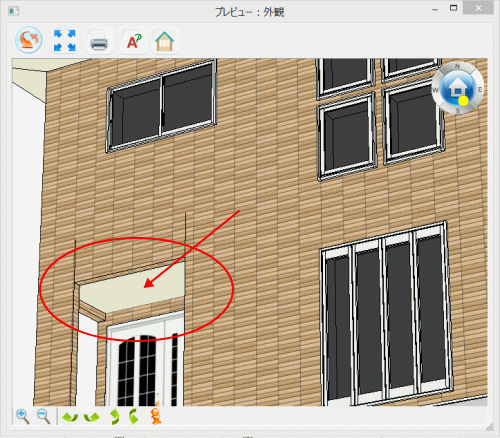

2、ポーチ上部の軒天を作成されているか、プレビュー画面の更新を行い確認してください。
