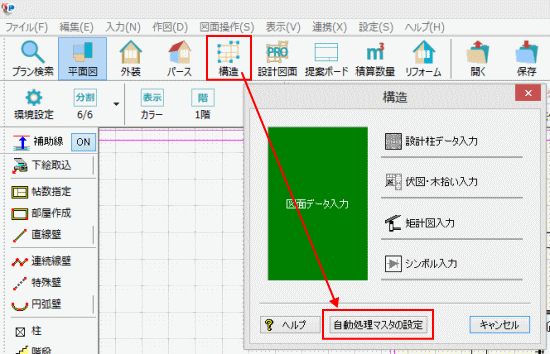

1、自動処理マスタ設定画面を開きます。
（1）平面図入力画面上部にある「構造」ボタンをクリックします。
（2）「構造」画面の下部にある「自動処理マスタの設定」ボタンをクリックします。
|
|
|

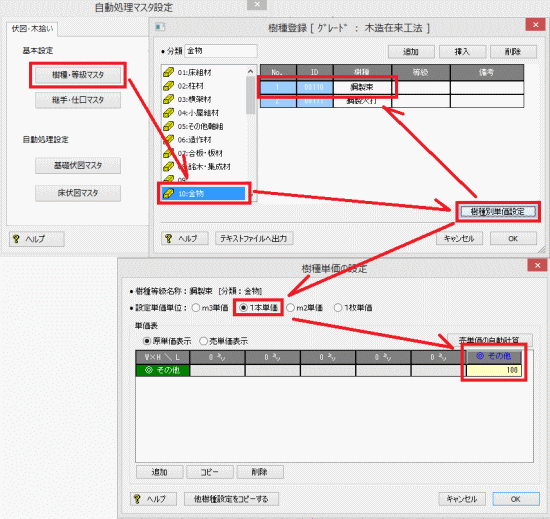

2、鋼製束の単価を「樹種等級マスタ」で設定します。
|
 |
|

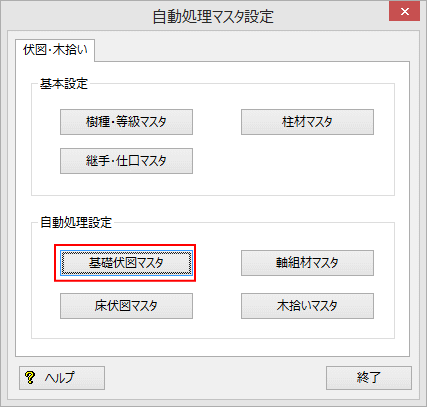

3、「基礎伏図マスタ」ボタンをクリックし「基礎マスタ」画面を開きます。
|
 |

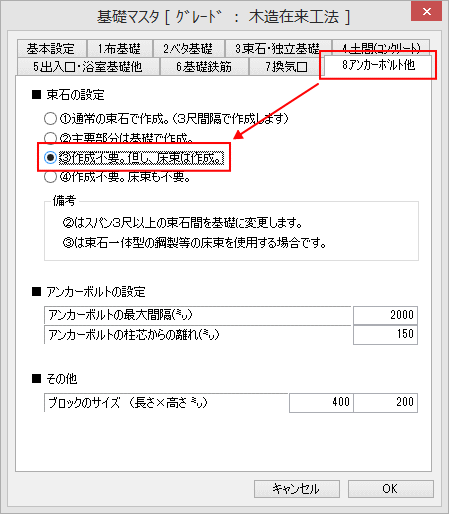

| 4、基礎マスタで束石の設定を行います。
（1）「8.アンカーボルト他」のタブをクリックします。
（2）「■束石の設定」にある「��作成不要。ただし床束は作成。」を選択します。
（3）「ＯＫ」ボタンをクリックします。
|
 |

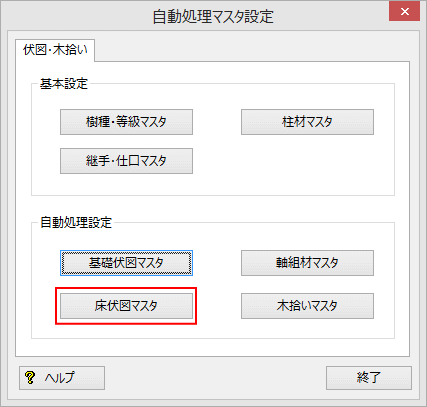

| 5、「床伏図マスタ」ボタンをクリックし「床伏図自動処理設定」画面を開きます。
|
 |

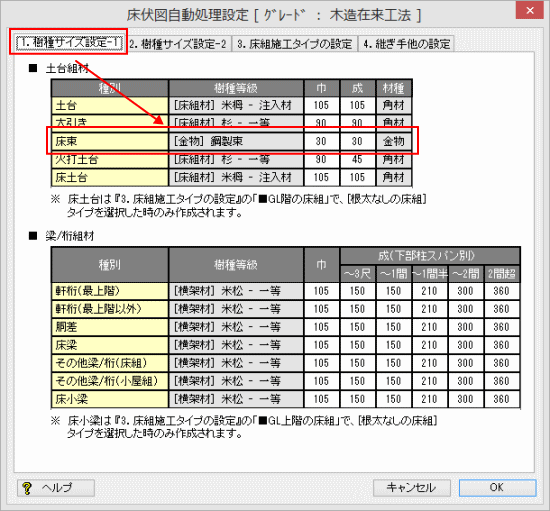

| 6、床伏図自動処理設定で床束を鋼製束に変更します。
（1）「1.樹種サイズ設定-1」のタブをクリックします。
（2）「■土台組材」にある床束行の樹種等級をクリックして「[金物] 鋼製束」へ変更し、
次に材種をクリックして「金物」に変更します。
（3）「ＯＫ」ボタンをクリックします。
|
 |

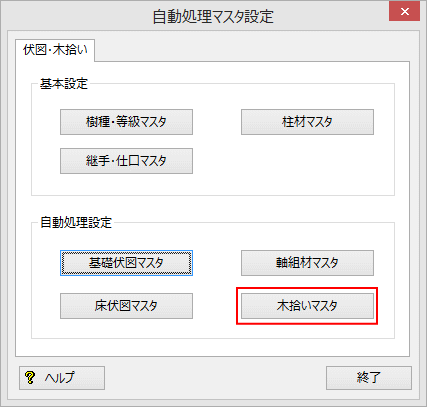

| 7、「木拾いマスタ」ボタンをクリックし「木拾い自動処理設定」画面を開きます。
|
 |

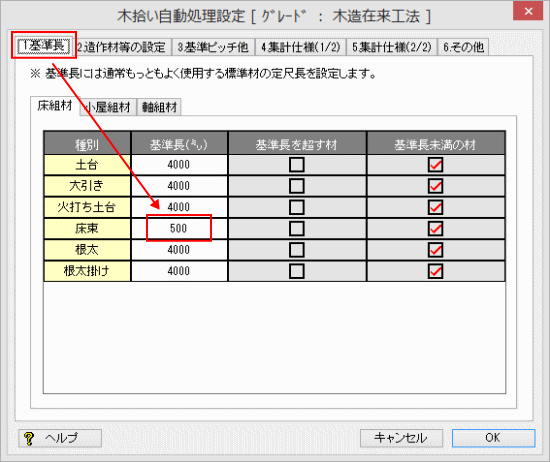

| 8、床束の基準長を設定します。
（1）「1,基準長」タブをクリックします。
（2）床束の基準長を「500�弌廚吠儿垢靴泙后�（※実際の鋼製束の長さを入力してください。）
|
 |

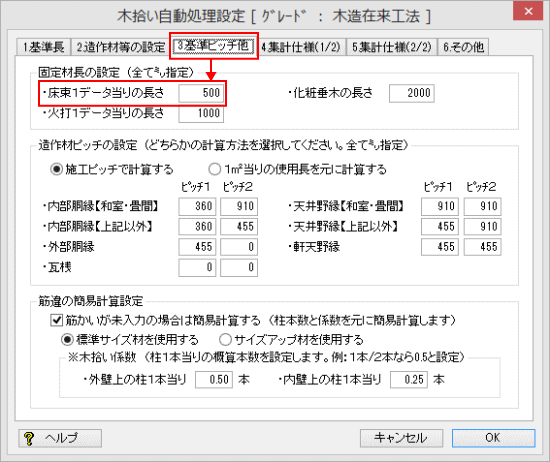

| 9、伏図に自動配置される床束の長さを設定します。
（1）「3.基準ピッチ他」タブをクリックします。
（2）「床束1データ当たりの長さ」を確認します。上記8番で設定した数値になっているか確認してください。
なっていない場合は数値を変更します。
（3）「ＯＫ」ボタンをクリックし設定を終了し、「構造」画面まで戻ってください。
（4）「伏図・木拾い入力」ボタンをクリックし、床伏図を作成または、再作成して下さい。
|
 |
